CP2000系列
| 230V | |||||||||||||||||
| 框號 | 型號VFD-□□□□CP23□-□□ | 輸出 | 輸出 | 機種凈重(Kg) | |||||||||||||
| 輕載 | 一般負載 | 輸入電流 (A)輕載 |
輸入電流 (A)一般負載 |
定額電壓/頻率 | 操作電壓范圍 | 容許電源頻率變動范圍 | |||||||||||
| 額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
ZUI高輸出頻率 (Hz) |
載波頻率 (kHz) |
額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
||||||||
| A | VFD-007CP23 | 2.0 | 5 | 0.75 | 1 | 599.00 | 2~ 15 (預設值 8) |
1.2 | 3 | 0.4 | 0.5 | 6.4 | 3.9 | 3相 200-240Vac (-15%~+10%)， 50/60Hz | 170-264Vac | 47~63Hz | 2.6 ±0.3 |
| VFD-015CP23 | 3.0 | 7.5 | 1.5 | 2 | 2.0 | 5 | 0.75 | 1 | 9.6 | 6.4 | |||||||
| VFD-022CP23 | 4.0 | 10 | 2.2 | 3 | 3.2 | 8 | 1.5 | 2 | 15 | 12 | |||||||
| VFD-037CP23 | 6.0 | 15 | 3.7 | 5 | 4.4 | 11 | 2.2 | 3 | 22 | 16 | |||||||
| VFD-055CP23 | 8.4 | 21 | 5.5 | 7.5 | 6.8 | 17 | 3.7 | 5 | 25 | 20 | |||||||
| B | VFD-075CP23 | 12 | 31 | 7.5 | 10 | 10 | 25 | 5.5 | 7.5 | 35 | 28 | 5.4 ±1 | |||||
| VFD-110CP23 | 18 | 46 | 11 | 15 | 13 | 33 | 7.5 | 10 | 50 | 36 | |||||||
| VFD-150CP23 | 24 | 61 | 15 | 20 | 20 | 49 | 11 | 15 | 65 | 52 | |||||||
| C | VFD-185CP23 | 30 | 75 | 18.5 | 25 | 2~10 (預設值 6) |
26 | 65 | 15 | 20 | 83 | 72 | 9.8±1.5 | ||||
| VFD-220CP23 | 36 | 91 | 22 | 30 | 30 | 75 | 19 | 25 | 100 | 83 | |||||||
| VFD-300CP23 | 42 | 105 | 30 | 40 | 36 | 90 | 22 | 30 | 116 | 99 | |||||||
| D | VFD-370CP23 | 58 | 146 | 37 | 50 | 48 | 120 | 30 | 40 | 146 | 124 | 38.5±1.5 | |||||
| VFD-450CP23 | 72 | 180 | 45 | 60 | 58 | 146 | 37 | 50 | 180 | 143 | |||||||
| E | VFD-550CP23 | 86 | 215 | 55 | 75 | 2~9 (預設值4) |
70 | 180 | 45 | 60 | 215 | 171 | 64.8±1.5 | ||||
| VFD-750CP23 | 110 | 276 | 75 | 100 | 86 | 215 | 55 | 75 | 276 | 206 | |||||||
| VFD-900CP23 | 128 | 322 | 90 | 125 | 102 | 255 | 75 | 100 | 322 | 245 | |||||||
| 460V | |||||||||||||||||
| 框號 | 型號 VFD-□□□□CP43□-□□ | 輸出 | 輸出 | 機種凈重(Kg) | |||||||||||||
| 輕載 | 一般負載 | 輸入電流 (A)輕載 |
輸入電流 (A)一般負載 |
定額電壓/頻率 | 操作電壓范圍 | 容許電源頻率變動范圍 | |||||||||||
| 額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
ZUI高輸出頻率 (Hz) |
載波頻率 (kHz) |
額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
||||||||
| A | 007 | 2.4 | 3 | 0.75 | 1 | 599.00 | 2~ 15 ( 預設值 8) | 2.2 | 1.7 | 0.4 | 0.5 | 4.3 | 3.5 | 3 相 380 ~ 480 VAC (-15% ~ +10%), 50 / 60 Hz | 323~528 VAC | 47~63 Hz | 2.6±0.3 |
| 015 | 3.3 | 4.2 | 1.5 | 2 | 2.4 | 3.0 | 0.75 | 1 | 6.0 | 4.3 | |||||||
| 022 | 4.4 | 5.5 | 2.2 | 3 | 3.2 | 4.0 | 1.5 | 2 | 8.1 | 5.9 | |||||||
| 037 | 6.8 | 8.5 | 3.7 | 5 | 4.8 | 6.0 | 2.2 | 3 | 12.4 | 8.7 | |||||||
| 040 | 8.4 | 10.5 | 4.0 | 5 | 7.2 | 9.0 | 3.7 | 5 | 16 | 14 | |||||||
| 055 | 10.4 | 13 | 5.5 | 7.5 | 8.4 | 10.5 | 4.0 | 5 | 20 | 15.5 | |||||||
| 075 | 14.3 | 18 | 7.5 | 10 | 10.4 | 12 | 5.5 | 7.5 | 22 | 17 | |||||||
| B | 110 | 19 | 24 | 11 | 15 | 14.3 | 18 | 7.5 | 10 | 26 | 20 | 5.4±1 | |||||
| 150 | 25 | 32 | 15 | 20 | 19 | 24 | 11 | 15 | 35 | 26 | |||||||
| 185 | 30 | 38 | 18.5 | 25 | 25 | 32 | 15 | 20 | 42 | 35 | |||||||
| C | 220 | 36 | 45 | 22 | 30 | 2~10( 預設值 6) | 30 | 38 | 18.5 | 25 | 50 | 40 | 9.8±1.5 | ||||
| 300 | 48 | 60 | 30 | 40 | 36 | 45 | 22 | 30 | 66 | 47 | |||||||
| 370 | 58 | 73 | 37 | 50 | 48 | 60 | 30 | 40 | 80 | 63 | |||||||
| D0 | 450 | 73 | 91 | 45 | 60 | 58 | 73 | 37 | 53 | 91 | 74 | 27±1 | |||||
| 550 | 88 | 110 | 55 | 75 | 73 | 91 | 45 | 60 | 110 | 101 | |||||||
| D | 750 | 120 | 150* | 75 | 100 | 599.01 | 88 | 110 | 55 | 75 | 150 | 114 | 4 相 380 ~ 480 VAC (-15% ~ +10%), 50 / 60 Hz | 323~529 VAC | 47~64 Hz | 38.5±1.5 | |
| 900 | 143 | 180 | 90 | 125 | 2 ~ 9 ( 預設值 4) | 120 | 150 | 75 | 100 | 180 | 157 | ||||||
| E | 1100 | 176 | 220 | 110 | 150 | 143 | 180 | 90 | 125 | 220 | 167 | 64.8±1.5 | |||||
| 1320 | 207 | 260* | 132 | 175 | 175 | 220 | 110 | 150 | 260 | 207 | |||||||
| F | 1600 | 247 | 310 | 160 | 215 | 207 | 260 | 132 | 175 | 310 | 240 | 86.5±1.5 | |||||
| 1850 | 295 | 370* | 185 | 250 | 247 | 310 | 160 | 215 | 370 | 300 | |||||||
| G | 2000 | 315 | 395 | 200 | 270 | 247 | 310 | 160 | 215 | 395 | 300 | 134± 4 | |||||
| 2200 | 367 | 460 | 220 | 300 | 295 | 370 | 185 | 250 | 460 | 380 | |||||||
| 2500 | 383 | 481 | 250 | 340 | 315 | 395 | 200 | 270 | 481 | 390 | |||||||
| 2800 | 422 | 530 | 280 | 375 | 367 | 460 | 220 | 300 | 530 | 400 | |||||||
| H | 3150 | 491 | 616 | 315 | 425 | 438 | 550 | 280 | 375 | 616 | 494 | 228 | |||||
| 3550 | 544 | 683 | 355 | 475 | 491 | 616 | 315 | 425 | 683 | 555 | |||||||
| 4000 | 613 | 770 | 400 | 530 | 544 | 683 | 355 | 475 | 770 | 625 | |||||||
| 5000 | 773 | 930 | 500 | 675 | 720 | 866 | 450 | 600 | 930 | 866 | |||||||
| 5600 | 872 | 1094 | 560 | 750 | 741 | 930 | 500 | 675 | 1094 | 930 | |||||||
| 6300 | 966 | 1212 | 630 | 850 | 872 | 1094 | 560 | 750 | 1212 | 1094 | |||||||
| 380V CP2000 簡約版 | ||||||||||||||||
| 框號 | 型號VFD-□□□□CP43L-□□ | 輸出 | 輸出 | 機種凈重(Kg) | ||||||||||||
| 輕載 | 輸入電流 (A)輕載 |
定額電壓/頻率 | 操作電壓范圍 | 容許電源 頻率變動范圍 |
||||||||||||
| 額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
ZUI高輸出頻率 (Hz) |
||||||||||||
| C | VFD-300P43L | 48 | 60 | 30 | 40 | 599.00HZ | 66 | 3 相 380 ~ 415 VAC (-15% ~ +10%), 50 / 60 Hz) |
323~456 VAC | 47~63 Hz | 9.8± 1.5 | |||||
| VFD-370P43L | 58 | 73 | 37 | 50 | 80 | |||||||||||
| D0 | VFD-450P43L | 73 | 91 | 45 | 60 | 91 | 27± 1 | |||||||||
| VFD-550P43L | 88 | 110 | 55 | 75 | 110 | |||||||||||
| D | VFD-750P43L | 120 | 150 | 75 | 100 | 150 | 38.5± 1.5 | |||||||||
| VFD-900P43L | 143 | 180 | 90 | 120 | 180 | |||||||||||
| E | VFD-1100P43L | 175 | 220 | 110 | 150 | 220 | 64.8± 1.5 | |||||||||
| VFD-1320P43L | 207 | 260 | 132 | 176 | 260 | |||||||||||
| F | VFD-1600P43L | 247 | 310 | 160 | 215 | 310 | 86.5± 1.5 | |||||||||
| VFD-1850P43L | 295 | 370 | 185 | 250 | 370 | |||||||||||
| G | VFD-2000P43L | 315 | 395 | 200 | 270 | 395 | 134± 4 | |||||||||
| VFD-2200P43L | 367 | 460 | 220 | 300 | 460 | |||||||||||
| VFD-2500P43L | 383 | 481 | 250 | 340 | 481 | |||||||||||
| VFD-2800P43L | 422 | 530 | 280 | 375 | 530 | |||||||||||
| 575V | ||||||||||||||||
| 框號 | 型號 VFD-□□□CP53A-21 | 輸出 | 輸出 | 機種凈重 (Kg) |
||||||||||||
| 輕載 | 一般負載 | 輸入電流 (A) 輕載 |
輸入電流 (A) 一般負載 |
定額電壓/頻率 | 操作電壓范圍 | 容許電源頻率變動范圍 | ||||||||||
| 額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
ZUI高輸出頻率 (Hz) |
額定輸出容量 (kVA) |
額定輸出電流 (A) |
適用電機功率 (kw） |
適用電機功率 (HP) |
||||||||
| A | 015 | 3 | 3 | 1.5 | 2 | 599.00HZ | 2.5 | 2.5 | 0.75 | 1 | 3.8 | 3.1 | 3 相 525 ~ 600 VAC ( -15% ~ +10%), 50 / 60 Hz | 446~660 VAC | 47 ~ 63 Hz | 3±0.3 |
| 022 | 4.3 | 4.3 | 2.2 | 3 | 3.6 | 3.6 | 1.5 | 2 | 5.4 | 4.5 | ||||||
| 037 | 6.7 | 6.7 | 3.7 | 5 | 5.5 | 5.5 | 2.2 | 3 | 10.4 | 7.2 | ||||||
| B | 055 | 9.9 | 9.9 | 5.5 | 7.5 | 8.2 | 8.2 | 3.7 | 5 | 14.9 | 12.3 | 4.8± 1 | ||||
| 075 | 12.1 | 12.1 | 7.5 | 10 | 10 | 10 | 5.5 | 7.5 | 16.9 | 15 | ||||||
| 110 | 18.6 | 18.7 | 11 | 15 | 15.4 | 15.4 | 7.5 | 10 | 21.3 | 18 | ||||||
| 150 | 24.1 | 24.2 | 15 | 20 | 19.9 | 20 | 11 | 15 | 26.3 | 22.8 | ||||||
| 690V | ||||||||||||||||
| 框號 | 型號VFD-□□□CP63A-□□ | 輸出 | 輸出 | 機種凈重 (Kg) |
||||||||||||
| 輕載 | 一般負載 | 額定輸出電流 (A) |
輸入電流 (A) 輕載 |
輸入電流 (A) 一般負載 |
操作電壓范圍 | 容許電源頻率變動范圍 | ||||||||||
| 額定輸出容量 (kVA） |
適用電機功率 (690V, kW） |
適用電機功率 (690V, HP) |
適用電機功率 (575V, HP) |
額定輸出電流 (A) |
額定輸出容量 (kVA) |
適用電機功率 (690V, kW) |
適用電機功率 (690V,HP） |
適用電機功率 (575,HP) |
||||||||
| C | 185 | 29 | 18.5 | 25 | 20 | 24 | 24 | 15 | 20 | 15 | 20 | 29 | 24 | 446~759VAC | 47~63Hz | 10±1.5 |
| 220 | 36 | 22 | 30 | 25 | 30 | 29 | 18.5 | 25 | 20 | 24 | 36 | 29 | ||||
| 300 | 43 | 30 | 40 | 30 | 36 | 36 | 22 | 30 | 25 | 30 | 43 | 36 | ||||
| 370 | 54 | 37 | 50 | 40 | 45 | 43 | 30 | 40 | 30 | 36 | 54 | 43 | ||||
| D | 450 | 65 | 45 | 60 | 50 | 54 | 54 | 37 | 50 | 40 | 45 | 65 | 54 | 39±1.5 | ||
| 550 | 80 | 55 | 75 | 60 | 67 | 65 | 45 | 60 | 50 | 54 | 81 | 65 | ||||
| E | 750 | 103 | 75 | 100 | 75 | 86 | 80 | 55 | 75 | 60 | 67 | 84 | 66 | 61±1.5 | ||
| 900 | 124 | 90 | 125 | 100 | 104 | 103 | 75 | 100 | 75 | 86 | 102 | 84 | ||||
| 1100 | 149 | 110 | 150 | 125 | 125 | 124 | 90 | 125 | 100 | 104 | 122 | 102 | ||||
| 1320 | 179 | 132 | 175 | 150 | 150 | 149 | 110 | 150 | 125 | 125 | 147 | 122 | ||||
| F | 1600 | 215 | 160 | 215 | 150 | 180 | 179 | 132 | 175 | 150 | 150 | 178 | 148 | 88 ± 1.5 | ||
| 2000 | 263 | 200 | 270 | 200 | 220 | 215 | 160 | 215 | 150 | 180 | 217 | 178 | ||||
| G | 2500 | 347 | 250 | 335 | 250 | 290 | 239 | 200 | 270 | 200 | 220 | 292 | 222 | 135 ± 4 | ||
| 3150 | 418 | 315 | 425 | 350 | 350 | 347 | 250 | 335 | 250 | 290 | 353 | 292 | ||||
| H | 4000 | 494.5 | 400 | 530 | 400 | 430 | 403.5 | 315 | 425 | 350 | 350 | 454 | 353 | 243 ± 5 | ||
| 4500 | 534.7 | 450 | 600 | 450 | 465 | 442.7 | 355 | 475 | 400 | 385 | 469 | 388 | ||||
| 5600 | 678.5 | 560 | 750 | 500 | 590 | 534.7 | 450 | 600 | 450 | 465 | 595 | 504 | ||||
| 6300 | 776 | 630 | 850 | 750 | 675 | 776 | 630 | 850 | 750 | 675 | 681 | 681 | ||||
產品特色
- 內置臺達 PLC(10K STEPS) 邏輯控制器，搭配網絡系統可輕易達到分布式控制及獨立操作功能，達成您未來控制想象空間
- 萬年歷功能，使您便于規劃 PLC 程序，做時序 ON/OFF 控制，日光節約時間設定等功能
- 機種范圍寬廣能符合產業需求
- 模塊化設計易于維護與擴展

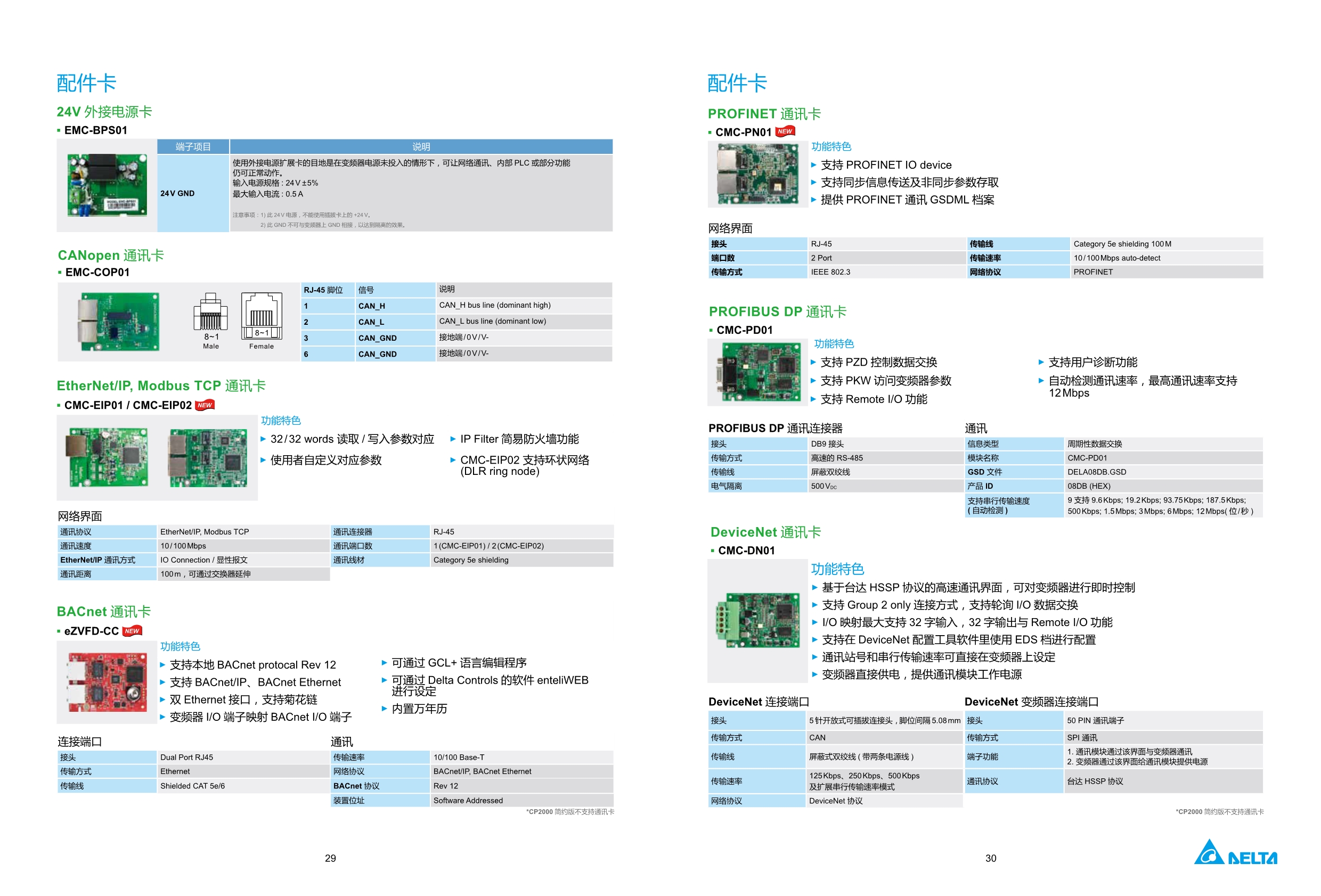

- 通訊接口，內置 Modbus 及 BACnet 協議 (Protocol)，并可選BACnet IP、PROFINET、ProfiBUS-DP、DeviceNet、Modbus TCP、EtherNet-IP、CANopen Cards
- PCB 涂層設計，增強環境耐受性
- 安規兼容于 CE / UL / cUL
- 火災模式設定緊急情況，排煙、加壓不中斷

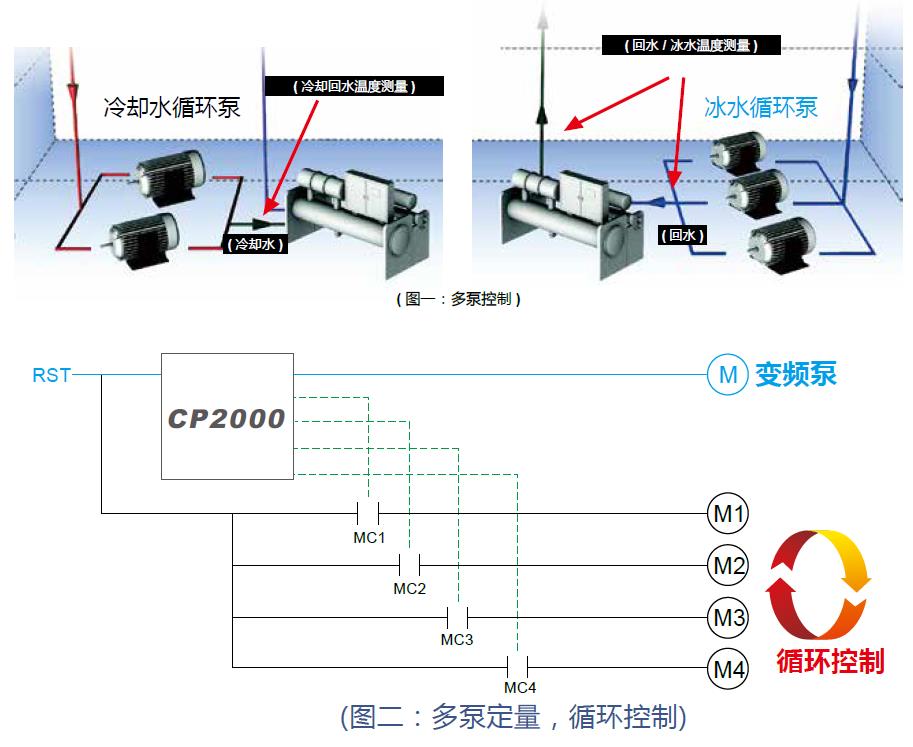

- 多泵控制，定量，定時循環控制，同時可控制八部電機 (如圖一、二需加裝多控制 Relay Card)
-
應用領域
恒壓水泵(定量、定時輪泵)、BA建筑物自動化、FA工廠自動化、HVAC Drive、冷水泵、冷卻水塔和一般電機用途都適宜。
-
-
技術規格

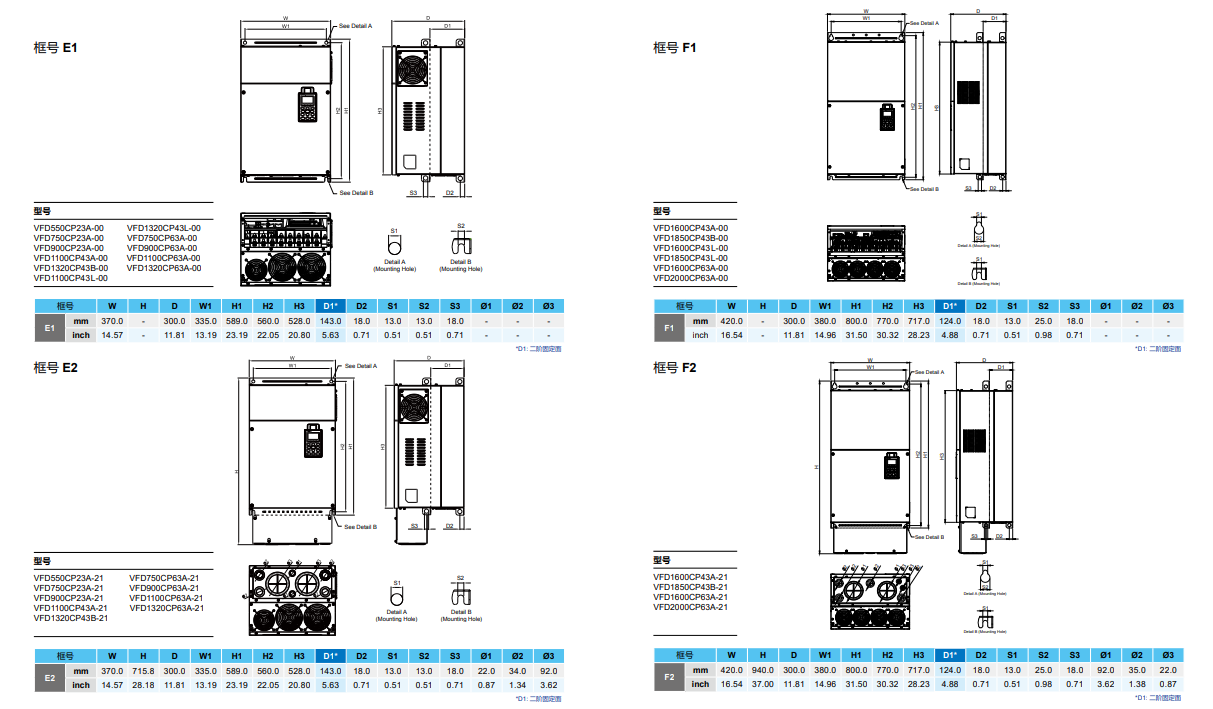

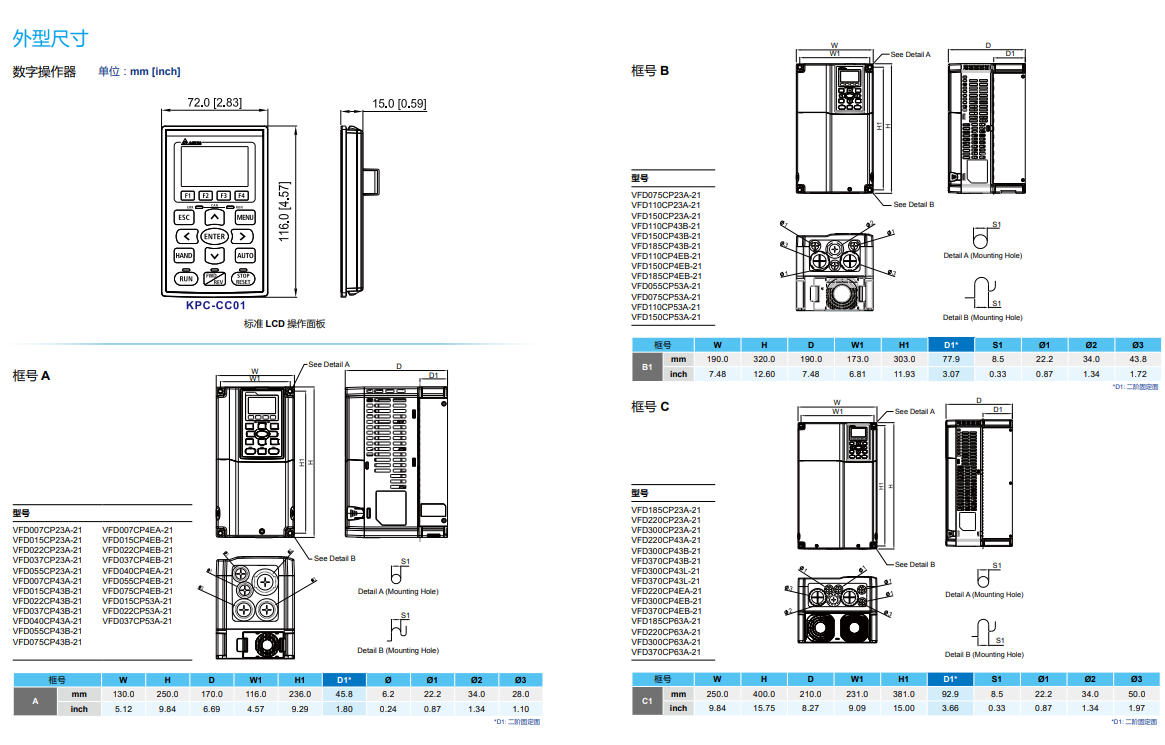

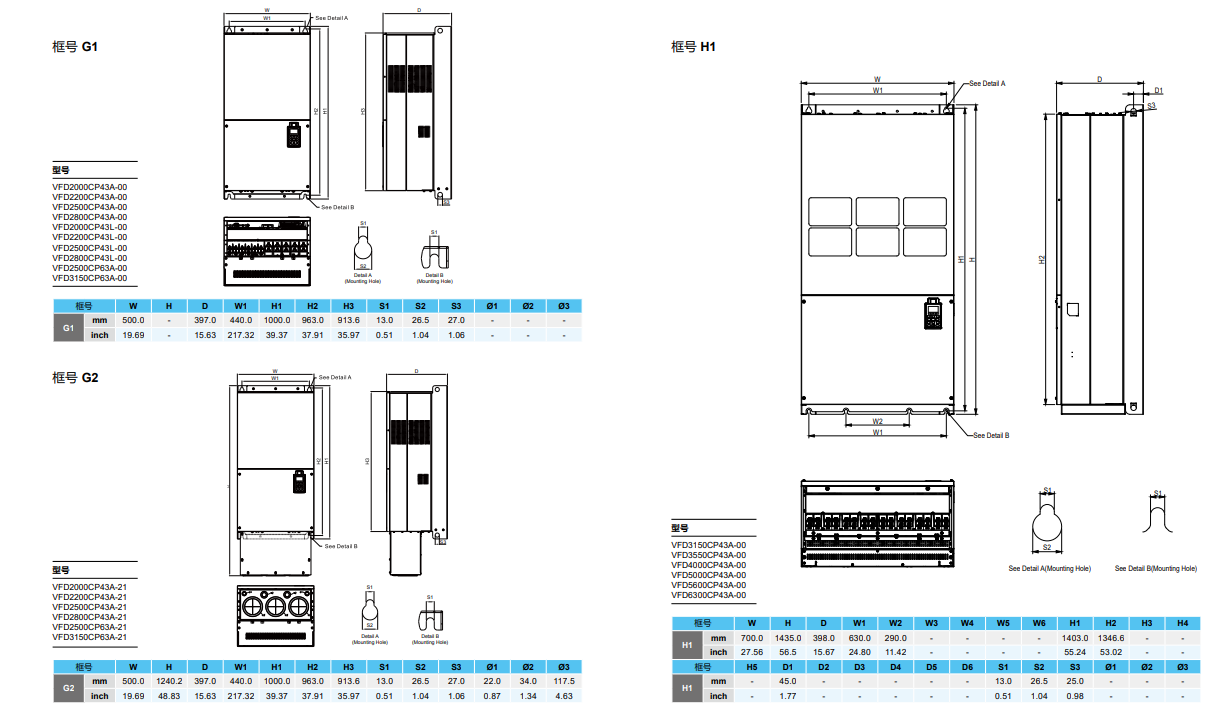

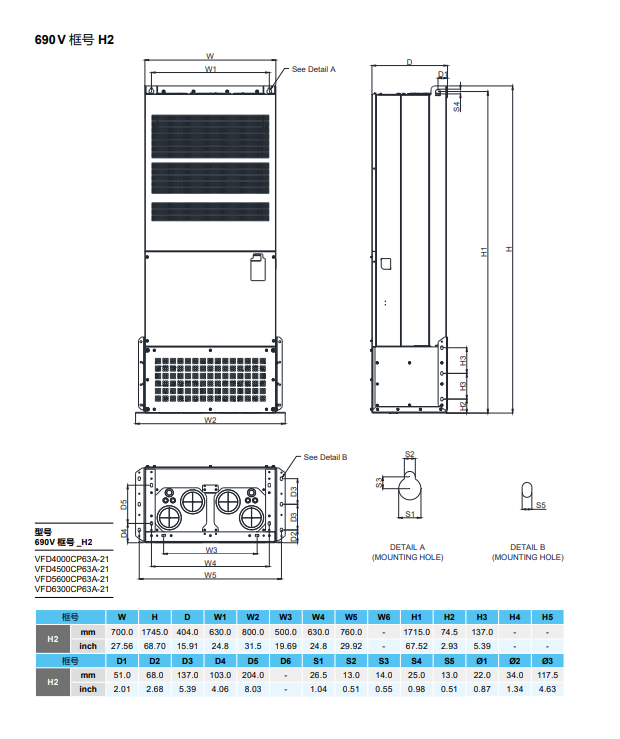

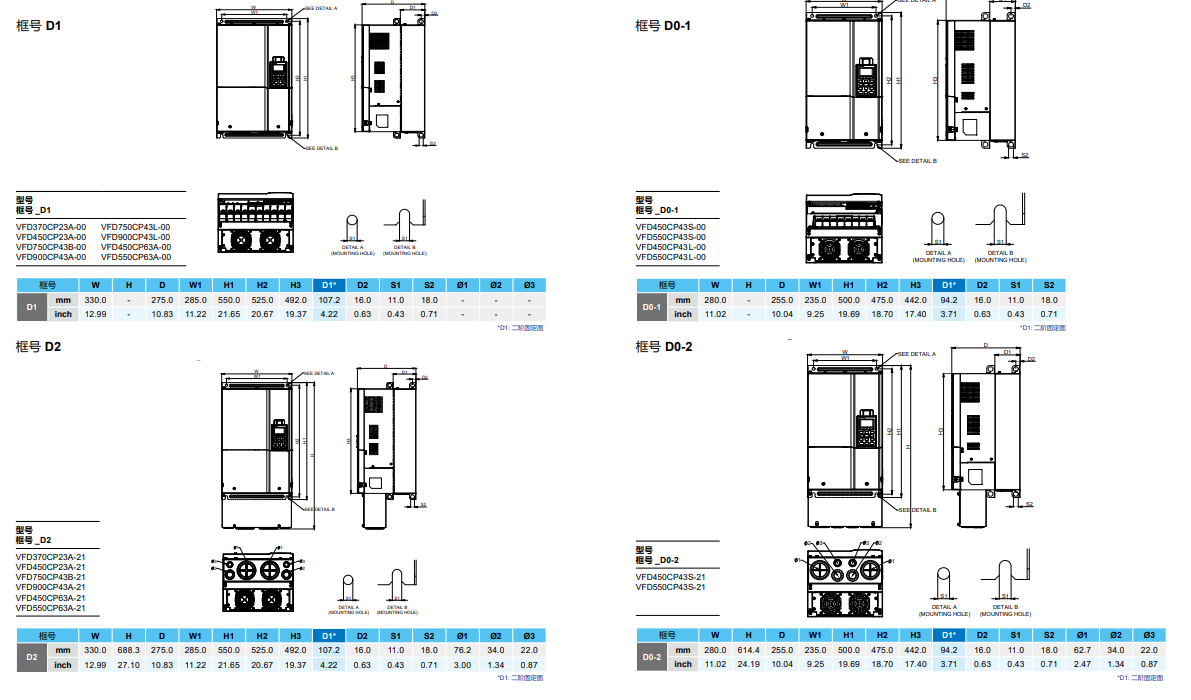

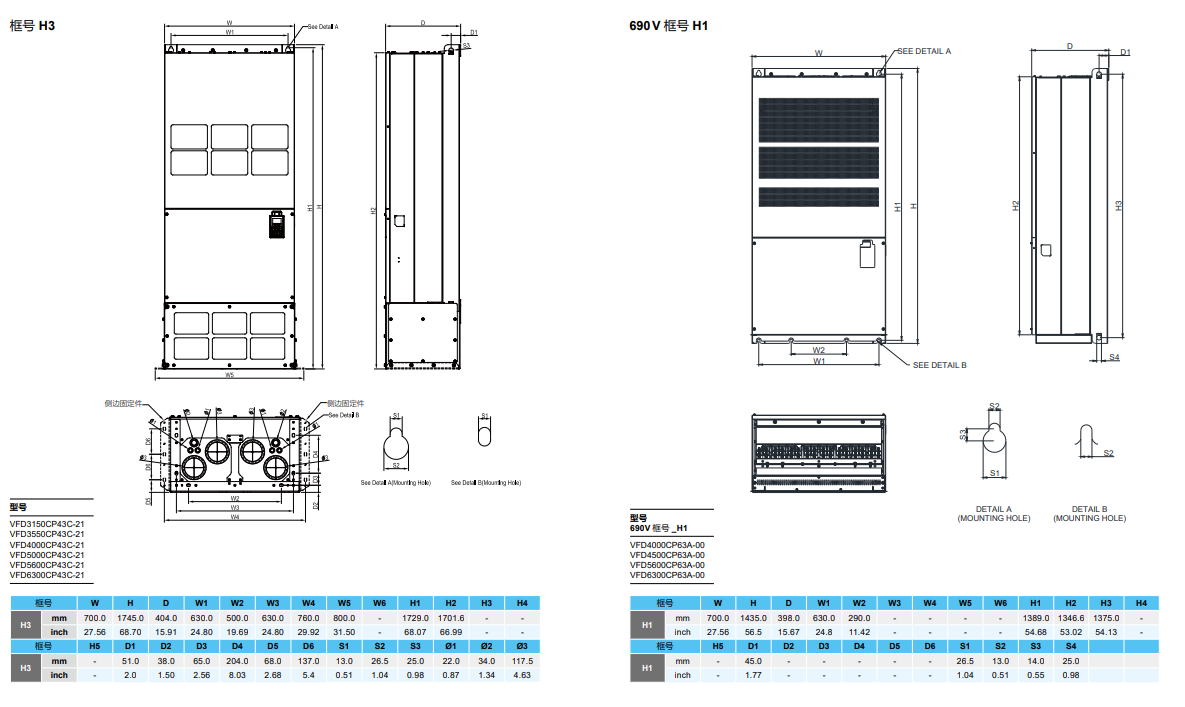

尺寸圖
